一、H42H/W不銹鋼立式止回閥概述
H42H/W不銹鋼立式止回閥嚴格按GB12235標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、H42H/W不銹鋼立式止回閥產品特點
1、立式止回閥有法蘭和對夾之分，具有結構簡單，零部件少，分量輕等特點。主要用于需防止介質倒流的各種工況場合。
2、立式止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。
三、H42H/W不銹鋼立式止回閥性能參數
|
試驗壓力
|
公稱壓力（ MPa ）
|
|
1.6
|
2.5
|
4.0
|
|
殼體試驗
|
2.4
|
3.8
|
6.0
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
|
閥體材料
|
WCB（C）
|
CF8（P）
|
CF 8M （R）
|
WC6
|
WC9
|
|
工作溫度
|
≤ 425
|
≤ 100
|
≤ 100
|
≤ 550
|
≤ 550
|
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
水、蒸汽
|
水、蒸汽
|
四、H42H/W不銹鋼立式止回閥零件材質
|
零件名稱
|
閥體、閥瓣
|
導向閥
|
密封面
|
|
H42W-16C
|
碳鋼
|
碳鋼
|
碳鋼
|
|
H42W-16P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
|
H42W-25P
|
|
H42W-40P
|
|
H42W-25R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
|
H42W-40R
|
|
H42Y-40
|
碳鋼
|
碳鋼
|
堆焊硬質合金
|
|

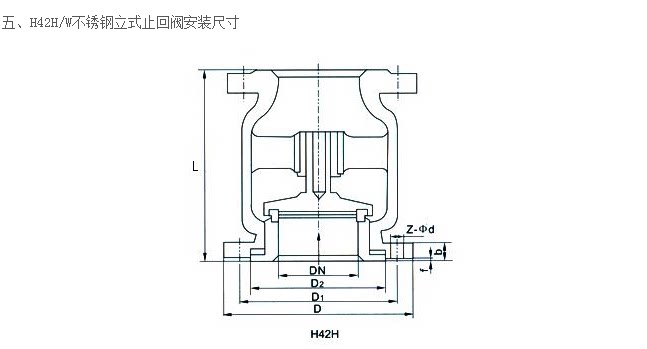

公稱通徑DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
|
25
|
115
|
115
|
85
|
65
|
16
|
2
|
4-ф14
|
|
32
|
120
|
135
|
100
|
78
|
18
|
3
|
4-ф18
|
|
40
|
130
|
145
|
110
|
85
|
18
|
3
|
4-ф18
|
|
50
|
140
|
160
|
125
|
100
|
20
|
3
|
4-ф18
|
|
65
|
160
|
180
|
145
|
120
|
22
|
3
|
8-ф18
|
|
80
|
185
|
195
|
160
|
135
|
22
|
3
|
8-ф18
|
|
100
|
210
|
230
|
190
|
160
|
24
|
3
|
8-ф23
|
|
125
|
250
|
270
|
220
|
168
|
28
|
3
|
8-ф25
|
|
150
|
300
|
300
|
250
|
218
|
30
|
3
|
8-ф25
|
|
200
|
380
|
360
|
310
|
278
|
34
|
3
|
12-ф25
|
六、H42H/W不銹鋼立式止回閥訂貨須知
1、立式止回閥名稱、型號。2、立式止回閥公稱通徑、公稱壓力（MPa）。3、立式止回閥介質名稱。4、立式止回閥工作溫度及范圍。5、立式止回閥閥體、閥內件及填料材質。
